机械加工图纸有英文?看这里
来源:西安平凡质量认证咨询有限责任公司 | 作者:pingfanzixun | 发布时间: 2020-10-13 | 122 次浏览 | 分享到:

1.5×45°CHAM 倒角1.5×45°(注CHAM=CHAMFER倒角)


2.3方(SQUARE)

例5"SQUARE5"×5"方


2.4剖视(SECTION)

例SECTION A-AA-A剖面

2.5圆角半径

例1"RR1"

RADIUS MUST BE SMOOTH AND BLEND INTO FACE

圆弧必须光滑且与平面相切


2.6加工余量

例DOTTED LINES INDICATED MAX FINISH 1"/8,虚线表示最大加工余量1"/8


2.7零件标记例

USE 5"/16 RAISED HAIRLINE LET-TERS MARKING ON ONE SIDE OF BODY用突起高为5"/16的细实线字母在本体一侧打标记



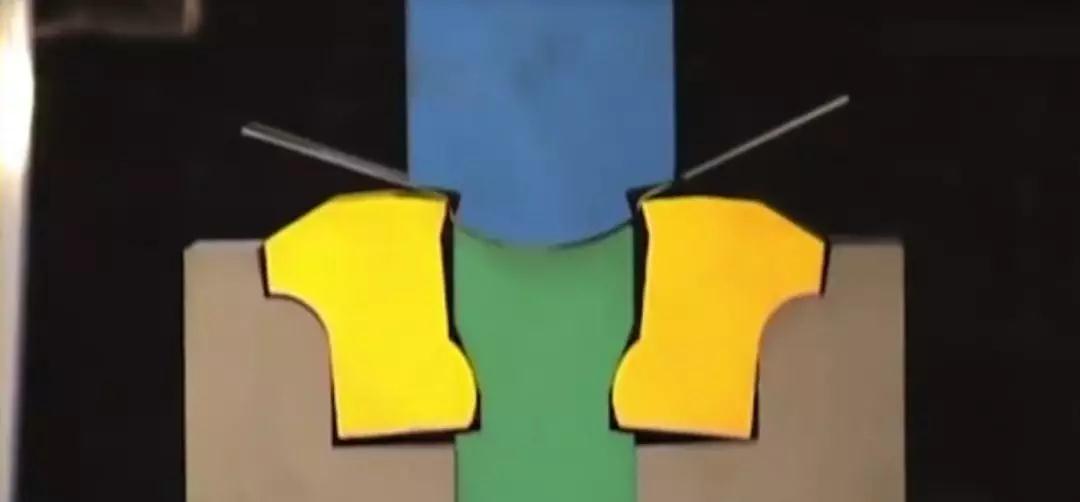

关于铸锻件的技术要求


例1.FORGING MUST BE ANNEALED TO BE BELOW 203 BRINELL HARDNESS 锻件必须退火处理,布氏硬度<203


例2.NORMALIZE TO 163-207BHNMUST BE FREE OF SCALE & RUST锻件正火处理,布氏硬度163-207,锻件表面不得有氧化皮和锈蚀


例3.FORGING TO BE SHOT OR SAND BLASTED锻件需经喷丸或喷砂处理


例4.UNLESS OTHERWISE SPECIFIED DRAFT ANGLES 7°未注明锻造拔模斜度7°


例5.CAST TO BE FREE OF EXCESSIVE FLASH 铸件不得有过多的毛边


例6.DRAFT ANGLE 2° UNLESS OTHER-WISE SPECIFIED 未注明铸造拔模斜度2°


总之,看英文机械工程图纸并不是高不可攀,只要坚持常看,熟记部分单词即可。
